接地紫銅排作用

接地匯流排也叫接地紫銅排。安裝在機房至地網的地線前端，而機房里所有設備的接地匯集到這個匯集排上。在內部防雷系統中（或者電氣系統）接地匯流排主要作用是均壓。如果機房設備過多，一般是在靜電地板下制作均壓環，設備接地線和靜電地板接地線就近連接至均壓環上。這樣做的目的就是防止地電位反擊事故反生，所謂的水漲船高，設備間都均壓了，無電位差，當然不會發生事故了。在電氣系統中，我們也常在如配電箱、柜里面看見有接地匯集排，有的還有零排，道理是一樣的，你可以把這東西看成是一個基準地，連接在這上面的設備接地端都是均壓的。

接地紫銅排應用

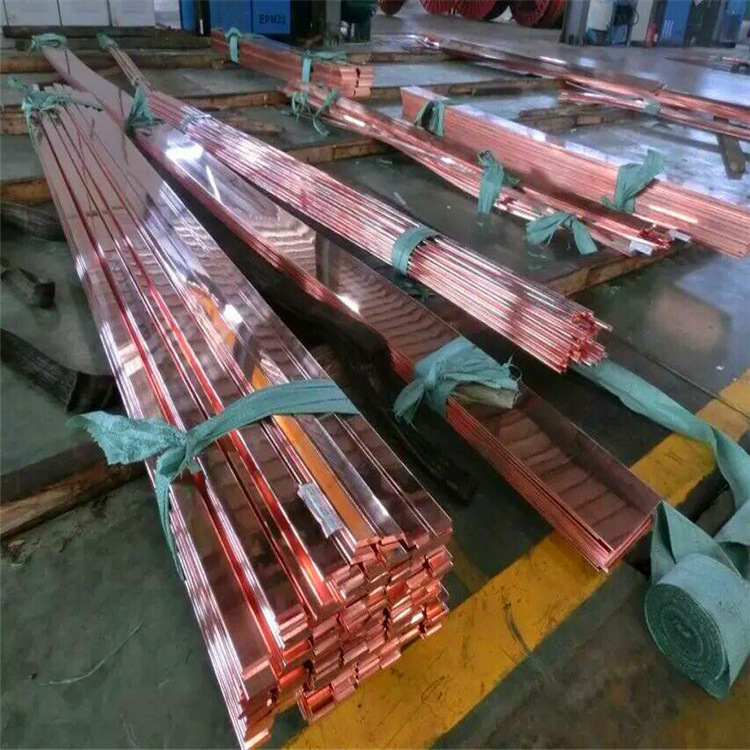

  接地紫銅排是提供接地導體與連接系統中的各個金屬部件建立一個等電系統，這個等電位系統的電壓幾乎為零，它可在發生過電流或故障時保護人員和設備的安全，接地紫銅排是當今最為流向的連接產品，電信專用20空匯流排規格：400*120*6mm。

  在發電廠和變電站中出于安全的考慮，都會布置一個范圍覆蓋全廠或全站的接地網，所有的一次、二次設備都被要求與這個地網相連。在電力系統中發生的很多重大事故往往都和接地網的性能指標以及一、二次設備與地網的連接問題上有關。

《電力系統繼電保護及安全自動裝置反事故措施要點》中對于靜態保護明確提出了保護室內敷設專用接地紫銅排環網的要求。此外，在總結了上海等省市電力公司對于高頻保護誤動原因的分析和反措的基礎上， 國調中心也于1998年7月頒布了“繼電保護高頻通道工作改進措施”明確提出了在開關場敷設專用接地紫銅排的要求。

  但各省市電廠、變電站在敷設接地紫銅排的實際做法上有明顯的差異。有的把原各保護屏內的接地排用電纜連接了起來；有的把紫銅排直接擱在電纜支架上或用鉚釘與支架鉚死;有的把紫銅排的兩端分別與主地網連接;有的現場端子箱內的接地排未與電纜溝內的紫銅排直接相連，而是通過箱體與接地網相連;有的不清楚是否需要把開關場和控制保護室的紫銅排相連;還有的認為敷設紫銅排只是出于高頻保護反措的要求，沒有高頻保護就不需要執行這個反措  。
